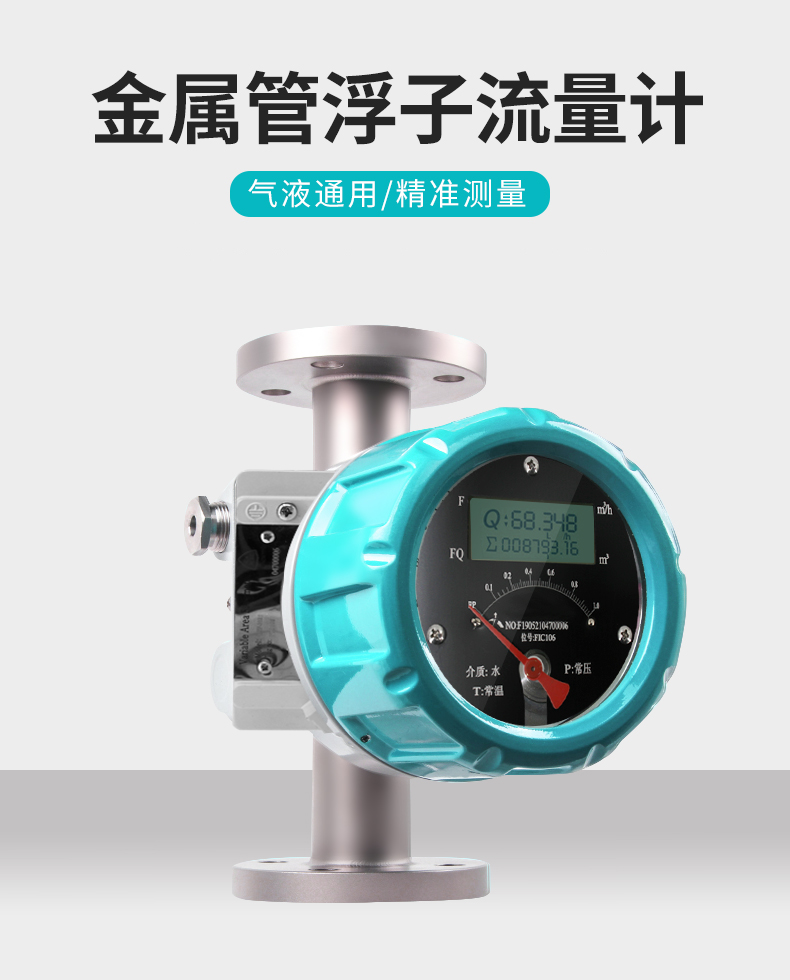

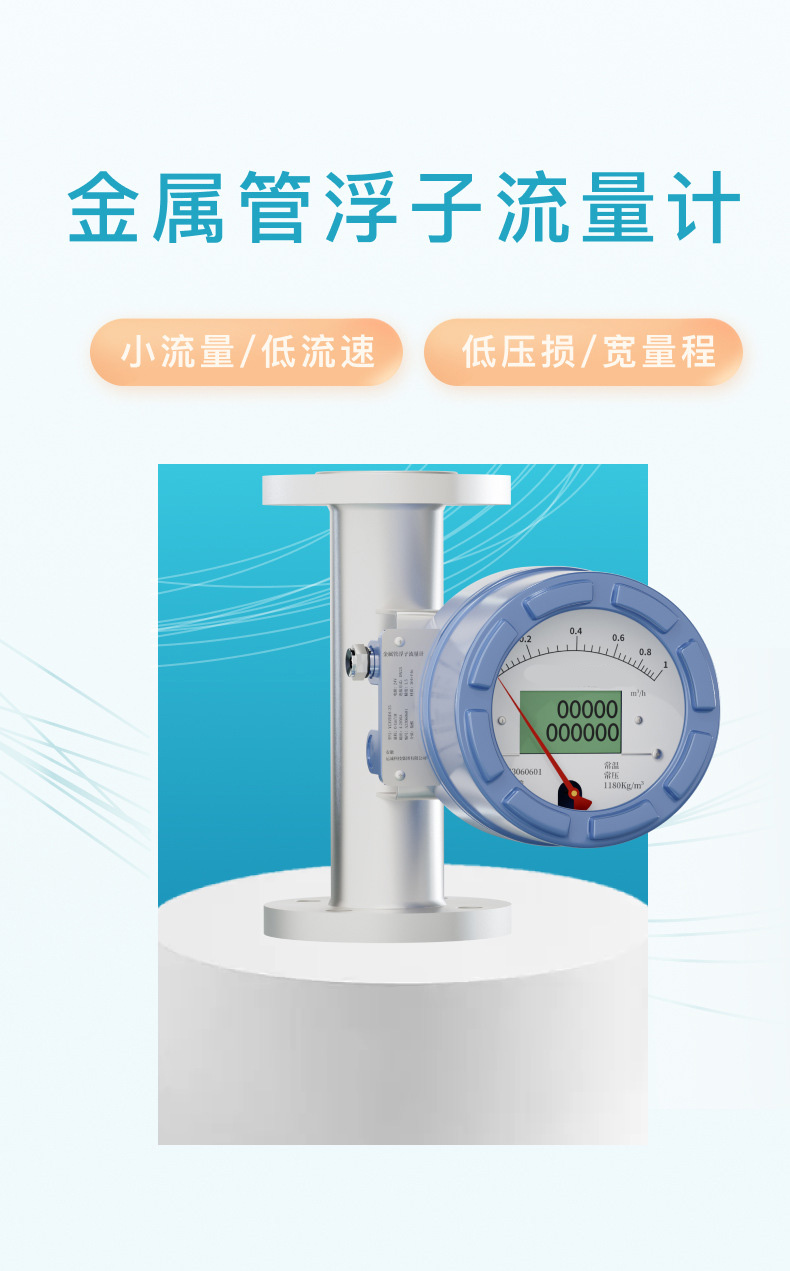

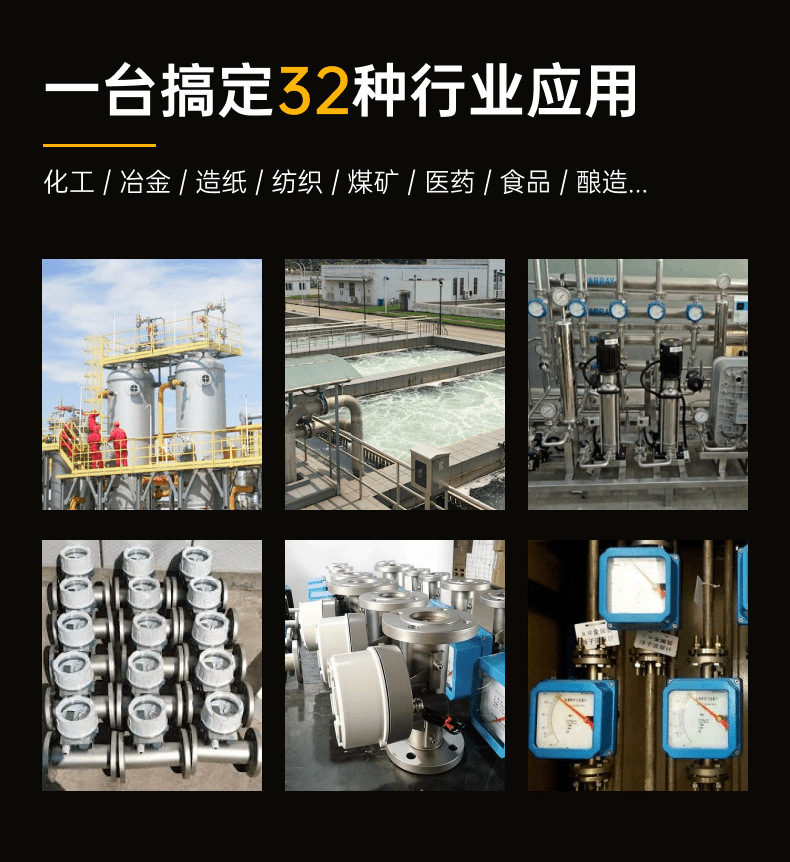

金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。它主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。目前在石化、钢铁、电力、冶金、轻工、食品、制药、环保、水处理等行业得到了广泛的运用。

工作原理：

当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时，浮子即相对而言静止在某个位置，这个位置随浮子与锥管的环面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。

浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。

b、对于智能型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A／D转换，数字滤波，温度补偿，微处理器处理，D／A输出，LCD液晶来显示出瞬时流量及累积流量大小。

主要特点：

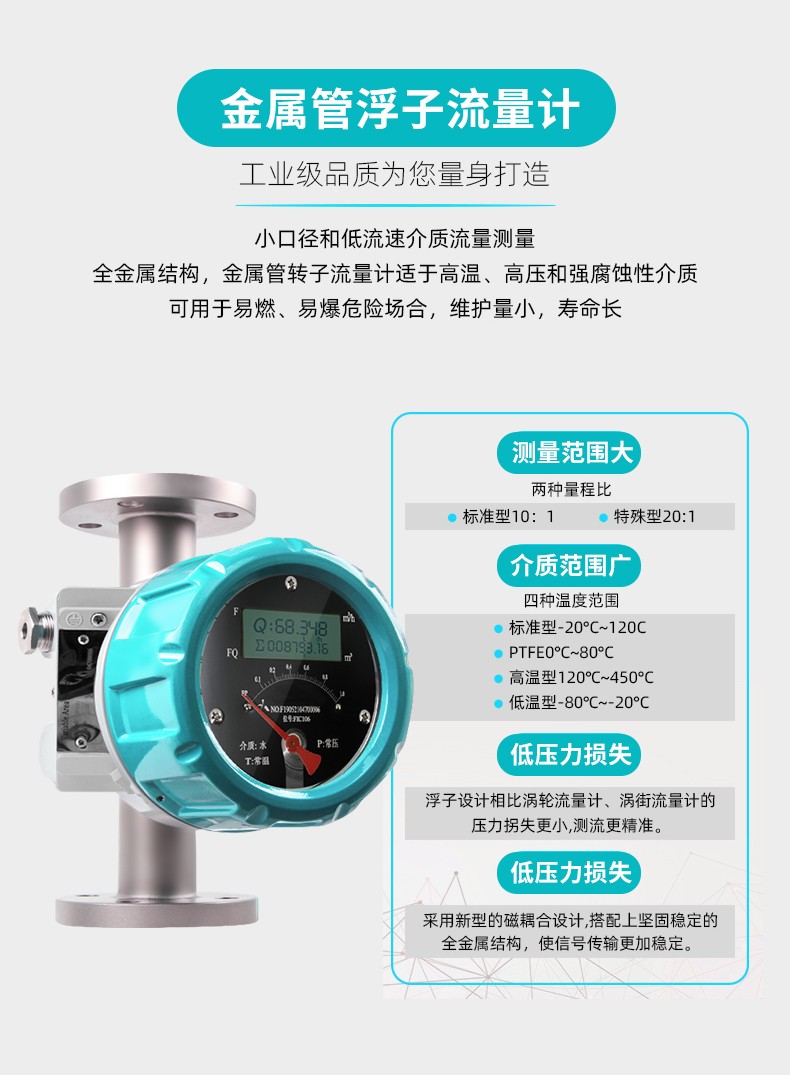

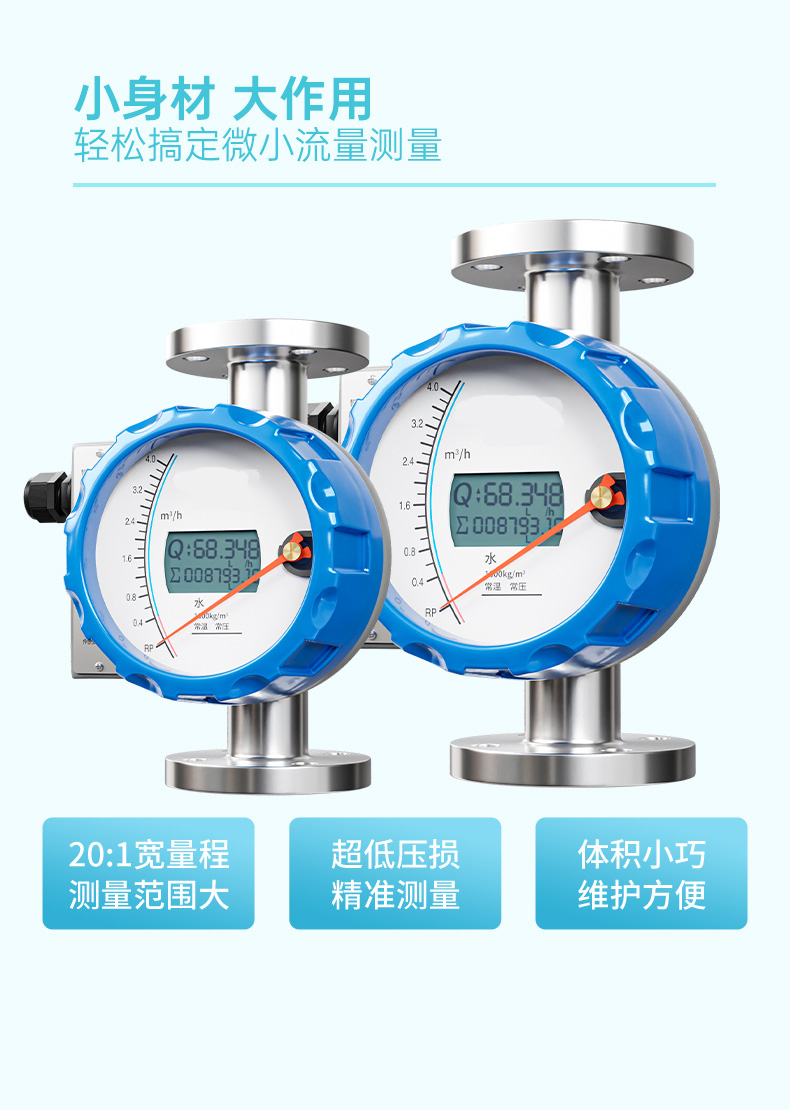

▲　适用于小口径和低流速介质流量测量

▲　工作可靠，维护量小，寿命长

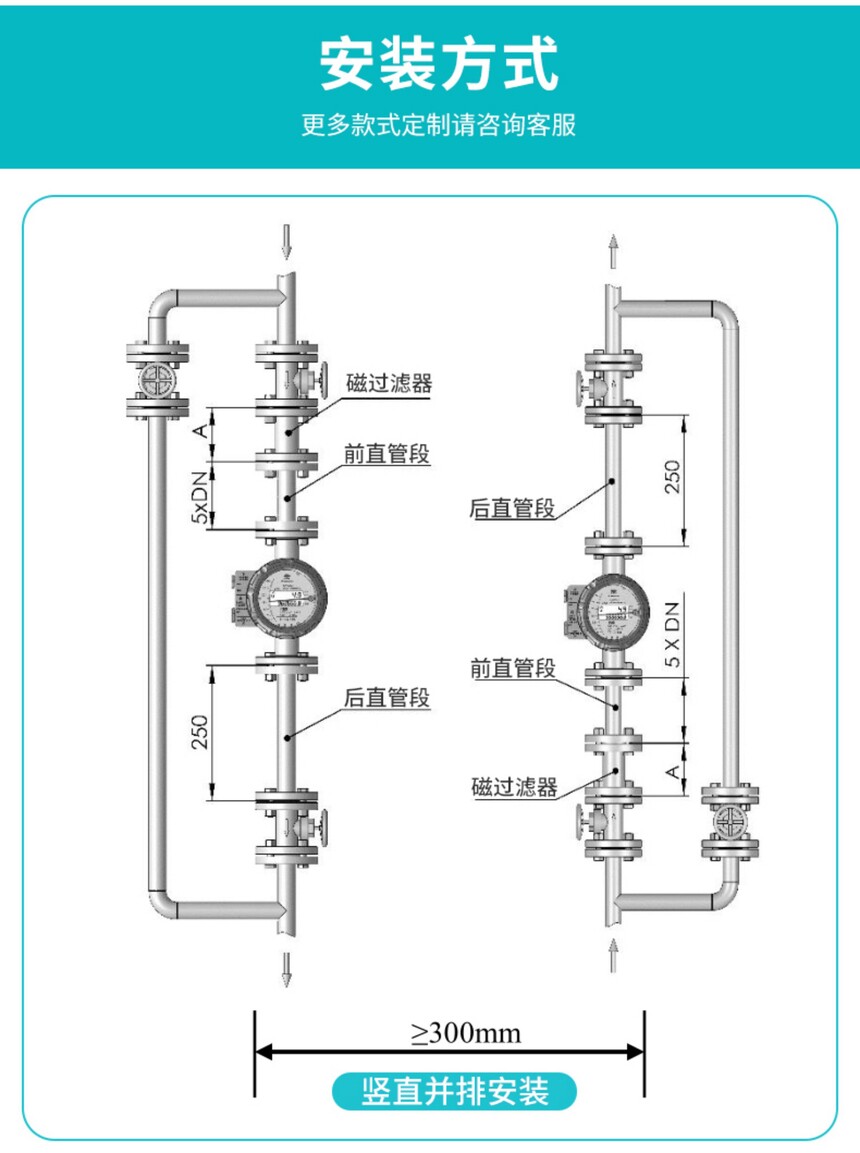

▲　对于直管段要求不高

▲　较宽的流量比10:1

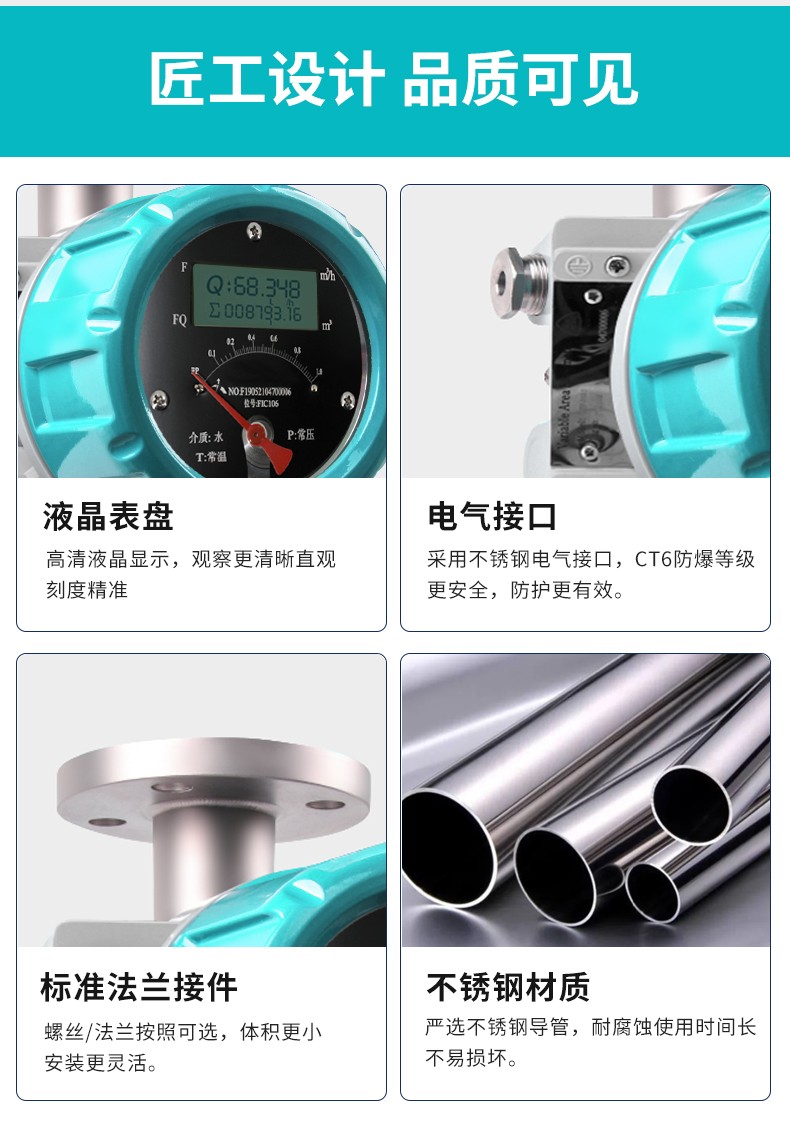

▲　双行大液晶显示，可选现场瞬时／累计流量显示，可带背光

▲　单轴灵敏指示

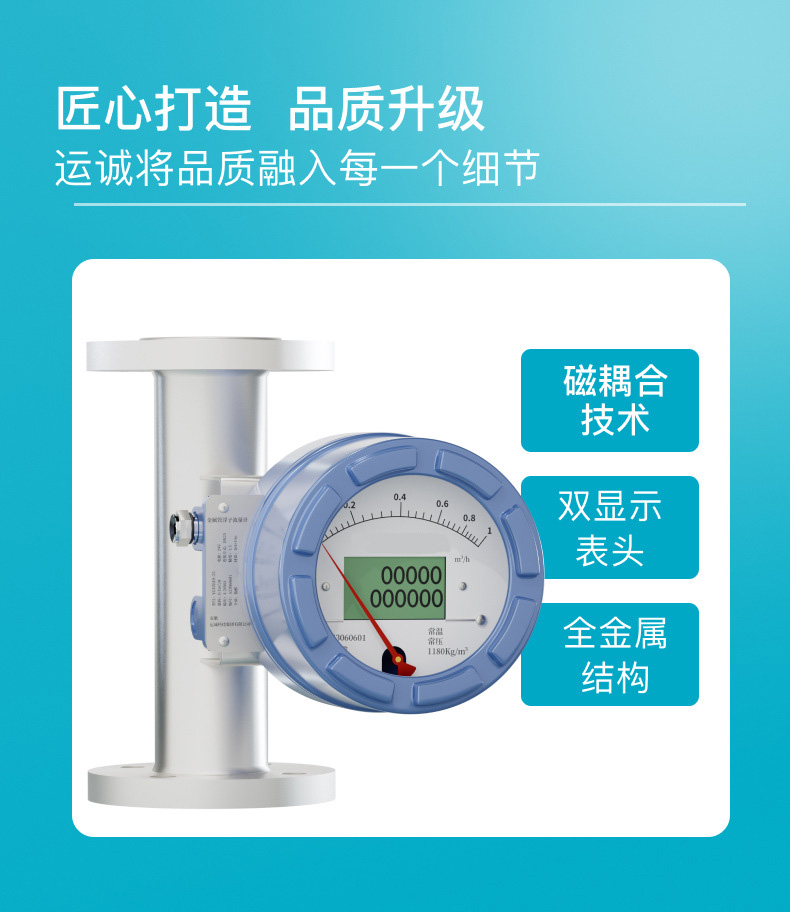

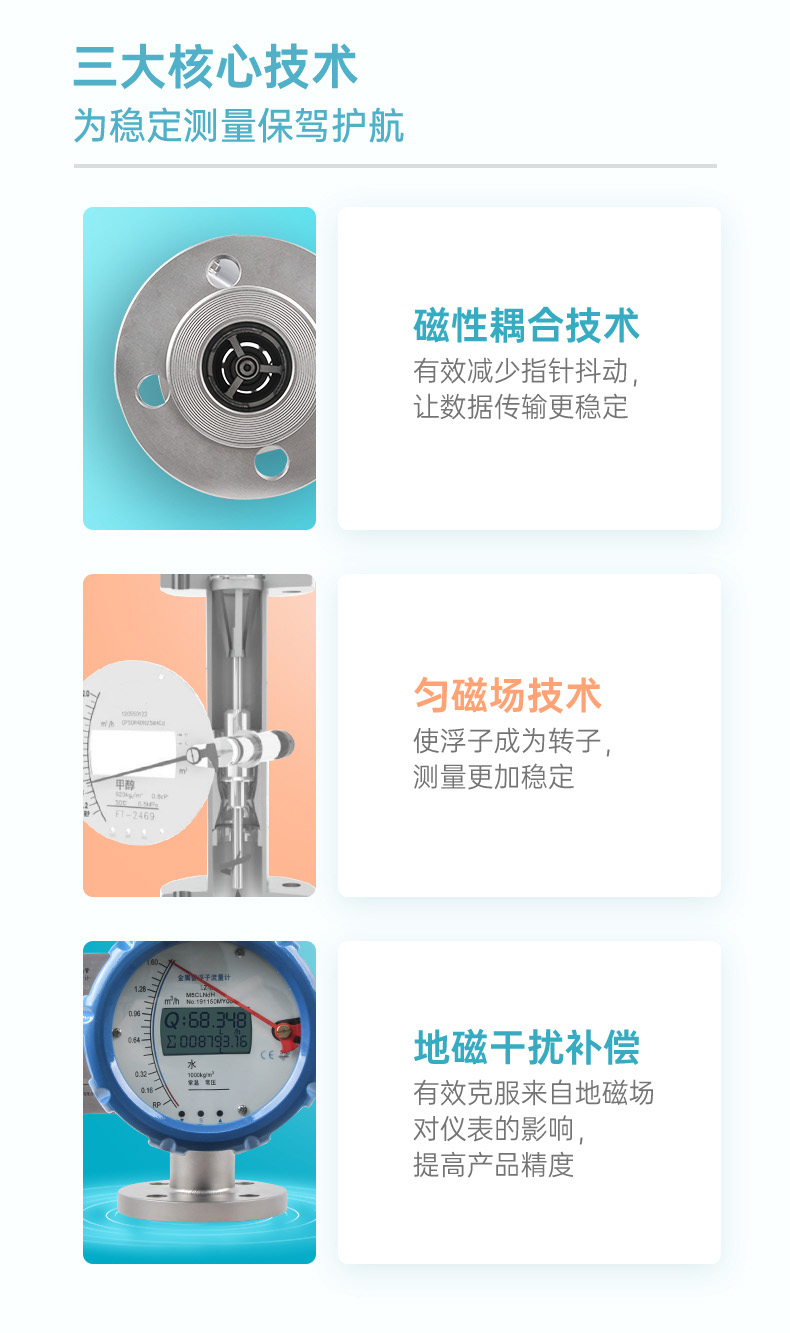

▲　非接触磁耦合传动

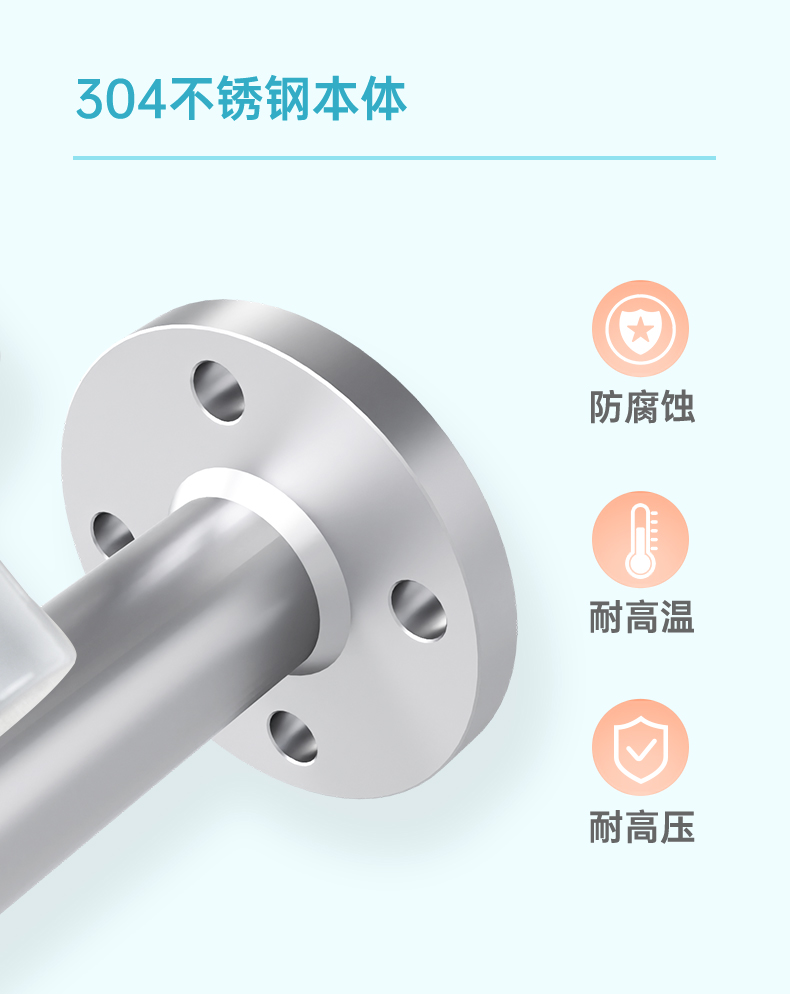

▲　全金属结构，适于高温、高压和强腐蚀性介质

▲　可用于易燃、易爆危险场合

▲　可选二线制、电池、交流供电方式

▲　多参数标定功能

▲　带有数据恢复，数据备份及掉电保护功能

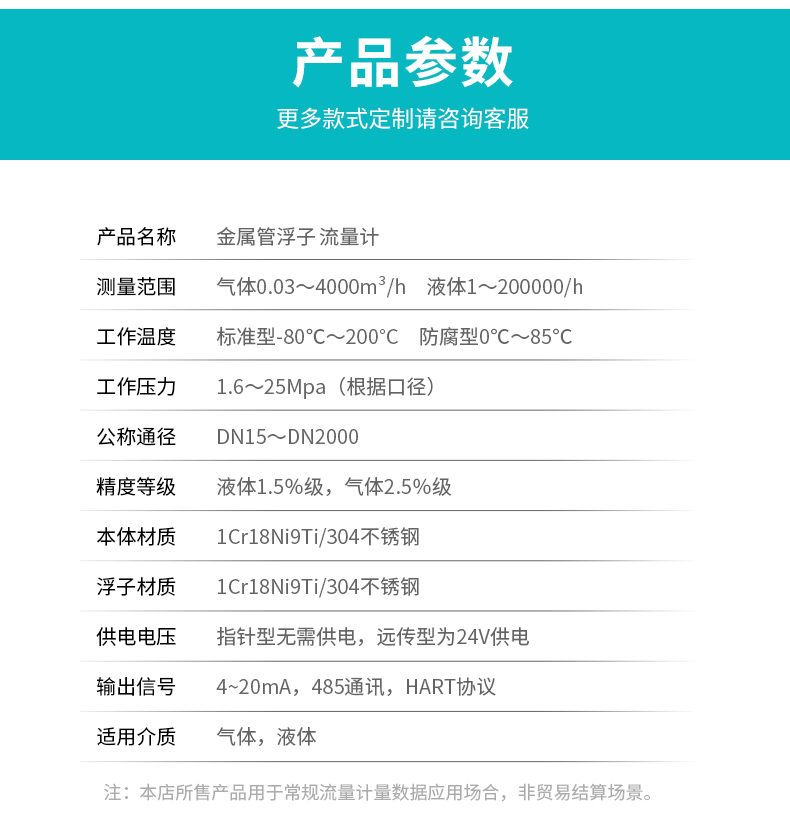

技术参数：

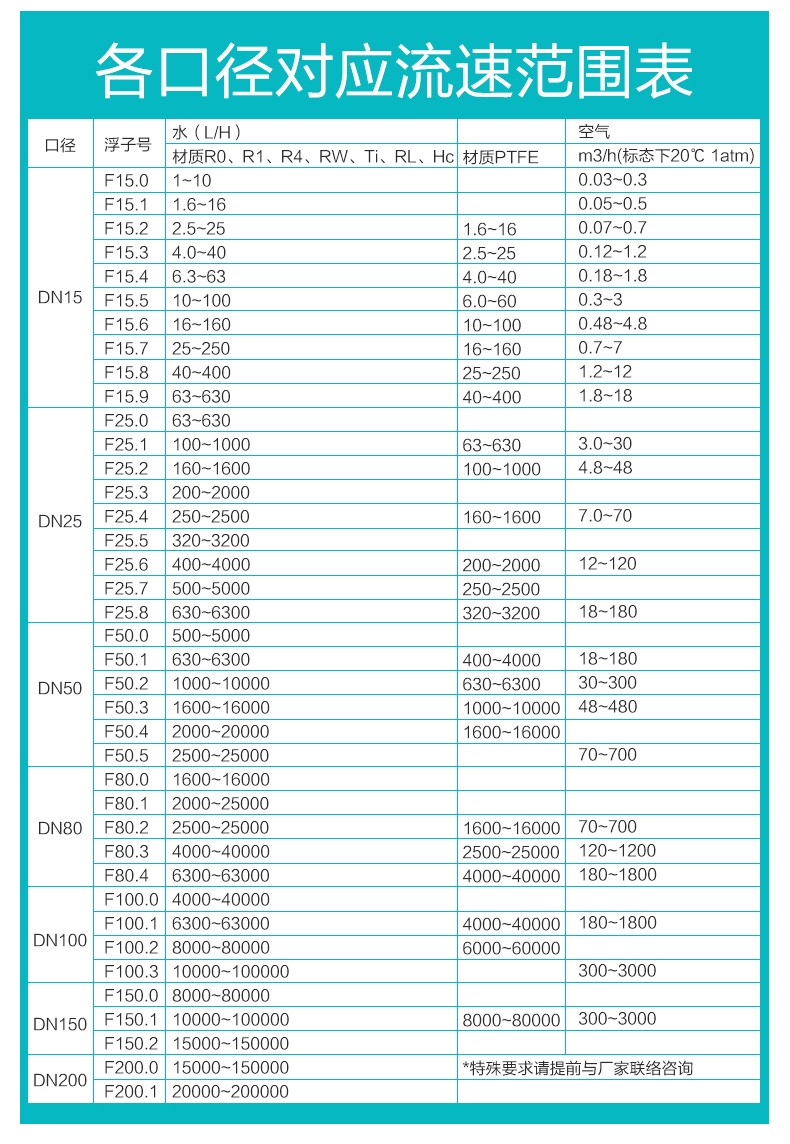

测量范围：水（20℃）1-200000 l／h    空气（20℃，0．1013MPa）0．03－4000m3／h

          参见流量表，特殊流量可订制

量程比：标准型：10：1      特殊型：20：1

精  度：标准型：1．5级     特殊型：1．0级

压力等级：标准型： DN15－DN50 4.0MPa    DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa     DN80-DN200 16MPa

 夹套的压力等级为1．6MPa

特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型：－80℃-＋200℃      PTFE：0℃－85℃       高温型：可达400℃

介质粘度：DN15：η<5mPa.s(F15.1-F15.3)

    　　　　　      η<30mPa.s(F15.4-F15.8)

              DN25：η<250mPFa.s

              DN50-DN150：η<300mPa.s

环境温度：液晶型：－30℃－+85℃       指针型：－40℃－+120℃

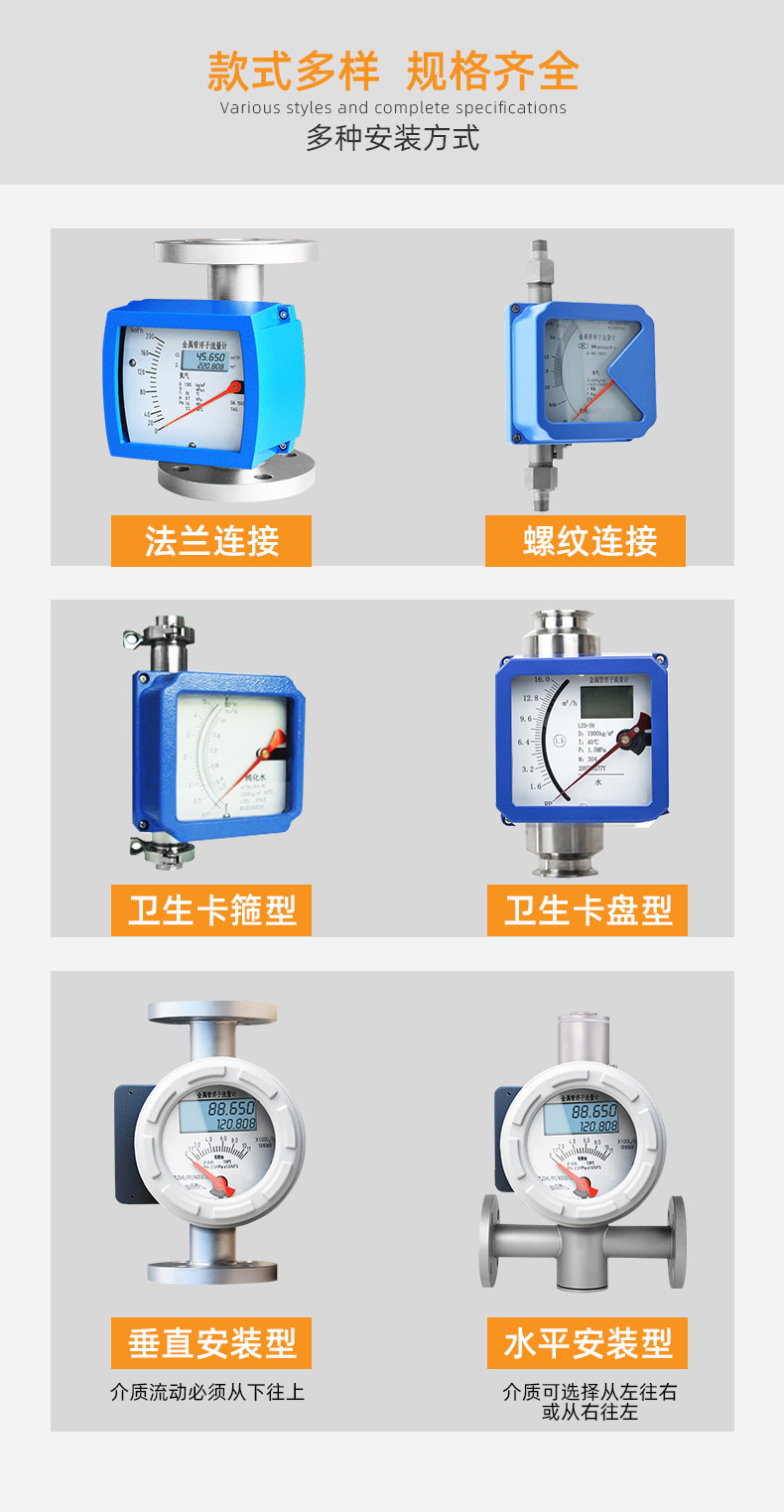

连接形式：标准型：DIN2501标准法兰      特殊型：由用户***的任意标准法兰或螺纹

电缆接口：M20*1．5

供电电源：标准型：24VDC   二线制4－20mA

交流型：85－265VAC    50HZ

电池型：3．6V@4AH   锂电池

报警输出：上限或下限瞬时流量报警

标准型：集电极开路输出（100mA@30VDC内部阻抗100欧）

特殊型：继电器输出（触点容量5A@250VAC）

脉冲输出：累积脉冲输出，最小间隔50毫秒

液晶显示：瞬时流量显示数值范围：0－50000

累计流量显示数值范围：0－99999999

防护等级：IP65

防爆标志：本安型iaⅡCT6     隔爆型dⅡCT6
