结构：分体式；

测量种类：流速、流量、水深、水温

用途：敞口渠道在线式测量

使用环境：明渠，排水沟、农田灌溉渠道

流速范围：0.01m/s～6.0m/s；

水深范围：0～5m(最小水深：3cm)；

温度范围：0～65oC；

流量范围：1升/秒～99999999立方米/小时

供电：电池供电，12VDC，24VDC或者220VAC；

输出信号(电池供电)：RS485，RS232；

输出信号(12VDC以上外供电)：4-20ma，1～5V；

无线传输(可选件)：GPRS

电缆长度：10米；

产品和技术参数

1.1   产品简介

      本产品是在河流中测量水流流速和流量的。

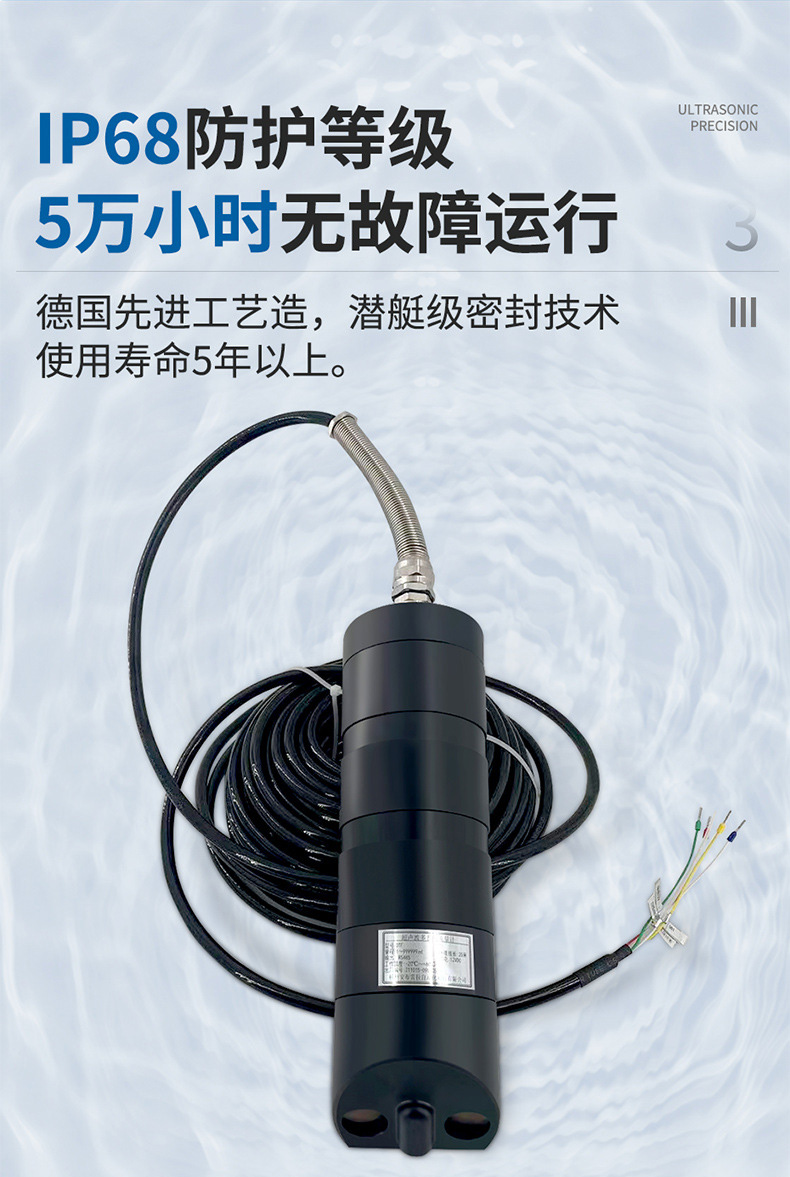

      产品分为变送器、传感器两部分。

      电池盒(选配件)，是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流量计每次的工作时间、无线传输和电源控制器工作时间长短成反比关系。

      有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下就要选择增加无线传输器(选配件)来达到目的。

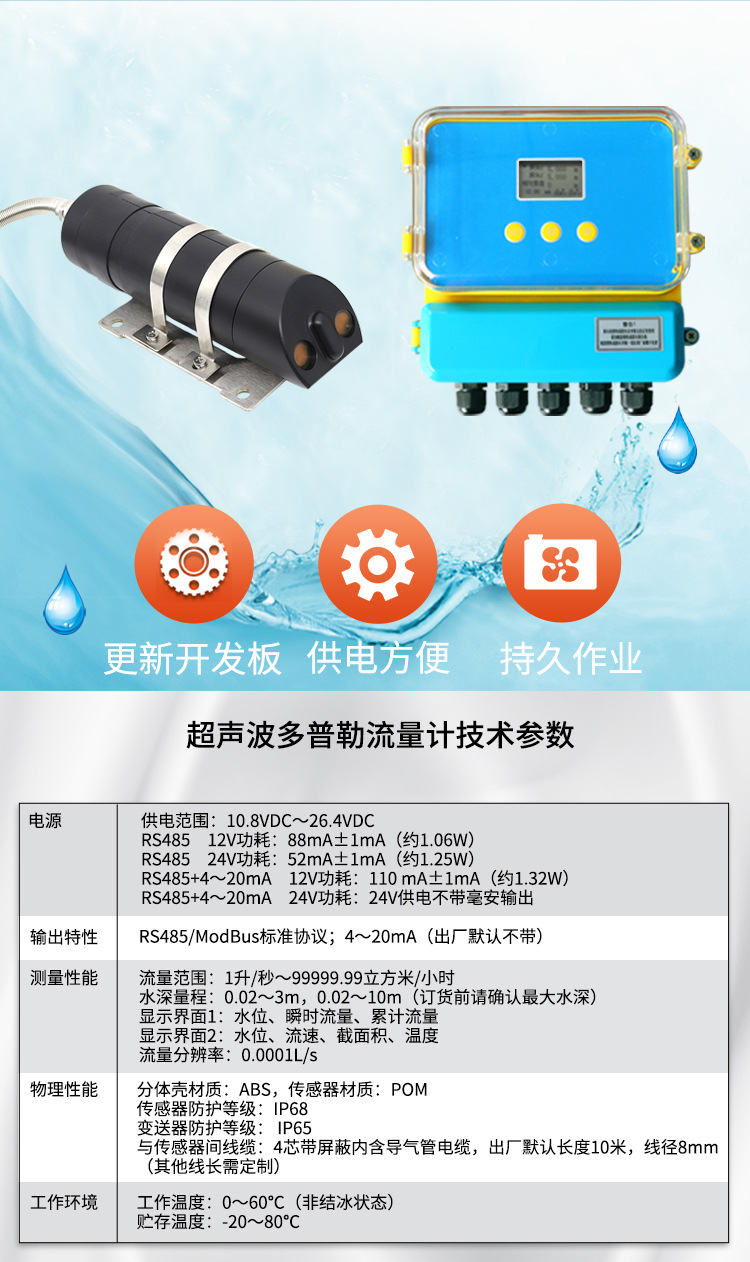

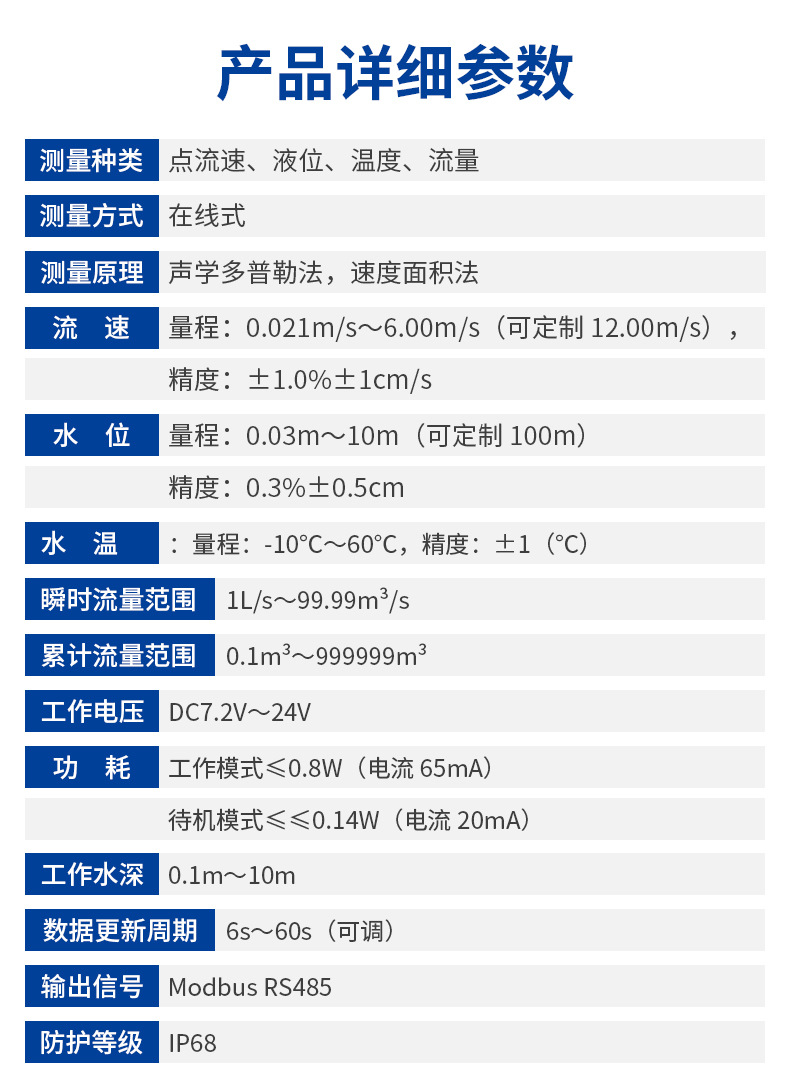

1.2技术参数

型号：JCDLD

(根据不同的功能，型号会有所不同)

结构：分体式；

    测量种类：流速、流量、水深、水温

    用途：在线式测量、

流速测量范围：0.02m/s～6.00m/s(最小水深：10cm)；

流速测量分辨率：1mm/s；

流速测量精度：实际流速的±2～4% ；

水深测量范围：0.00～5m；

水深测量分辨率：2mm

水深测量精度：±0.5%；

温度测量范围：0～60oC；

温度测量分辨率：0.1oC；

流量测量范围：1升/秒～99999999立方米/小时

供电：12VDC，24VDC；

输出信号(电池供电)：RS485；

输出信号(外供电24VDC)：4-20ma或者485；

无线传输(选配件)：GPRS型RTU无线传输器

传感器和变送器之间电缆长度：10米；

被测水道类型：人工做的较宽的河道，天然的溪流、河流；

液体酸碱度要求：PH值在5～7之间。

液体温度要求：0～50℃，不凝固

液体压力要求：自然环境状态下，1个标准大气压

1.3标准测量状态

1.纯电池供电状态下：每20分钟测量一次，每次测量时间＜1分钟。无线传输器每120分钟上传一次数据(在此期间一共测量了6次。)

在这个测量状态下，电池的有效工作时间为2-3个月。

2.太阳能供电状态下：实时测量，然后上传。

3.24VDC外供电状态下：实时测量，然后上传。

1.4网络服务器软件和硬件要求

    1.服务器的操作系统为Windows XP   SP3或者Windows 7   32位版本。

2.服务器硬件要求：CPU为Intel或者AMD   双核 2GHz以上，总共内存4GB(最少剩余1GB内存)，硬盘至少两个分区(每个分区剩余空间10GB以上)，显示器是最小17寸液晶(分辨率1024×768   80Hz)。

3.现场安装处，联通或者移动的手机信号良好，并且无电磁干扰。

4.服务器有固定IP地址(无论电信、联通、移动的宽带都可以)：这是最理想的情况，现场发送的数据到服务器软件上显示的速度最快，要求带宽4M以上。

如果服务器没有固定IP地址：要求是电信的宽带，ADSL拨号上网，带宽4M以上，安装花生壳软件付费版本，也可以显示现场发回的数据，显示的速度会慢一些。
