厦门精川股份JCLD雷达物位计介绍：

雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

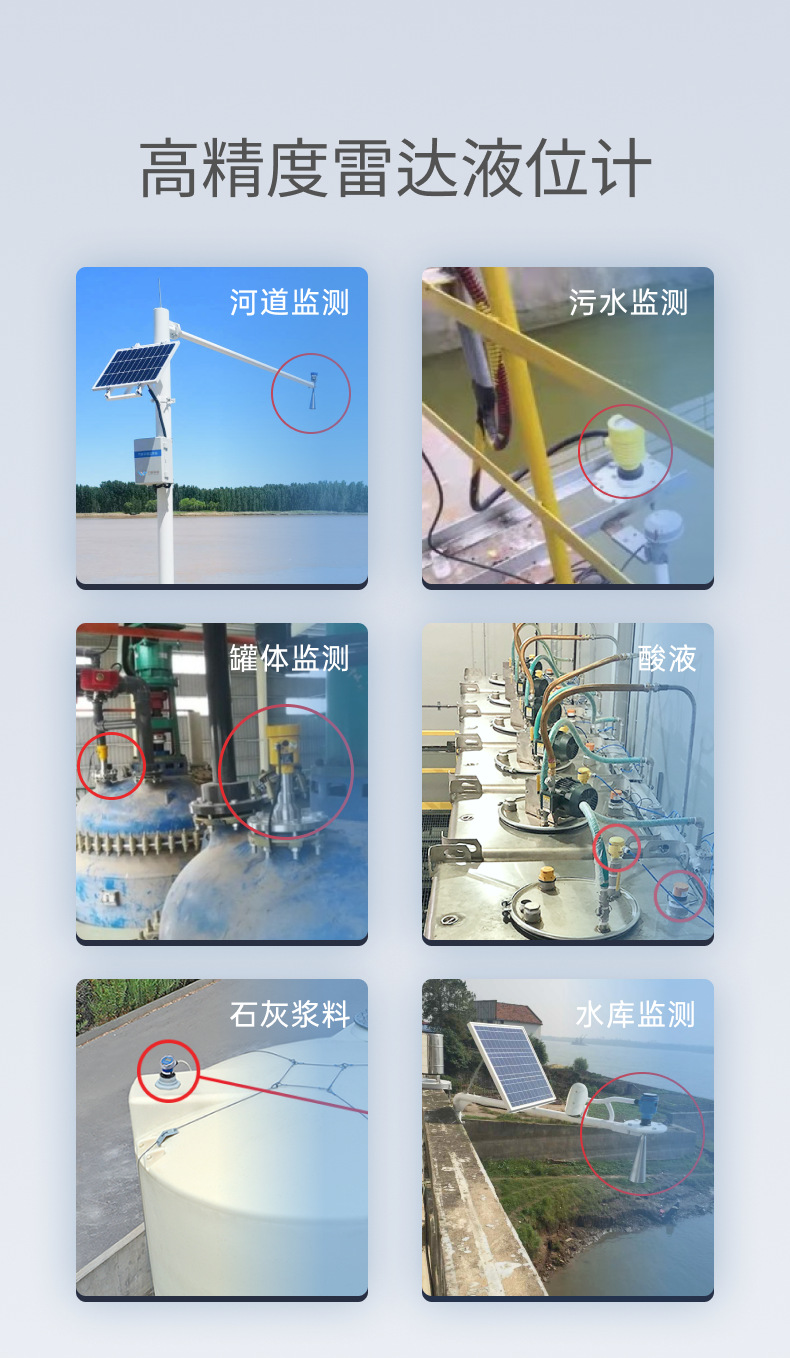

雷达物位计用途：

雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，不论是对工业需要，还是对顾客经济实惠的考虑，都是不错的选择，用于测量如小介电常数介质，温度、压力变化大，腐蚀性工况，粉煤灰等介质，以及挥发腐蚀性液体介质。

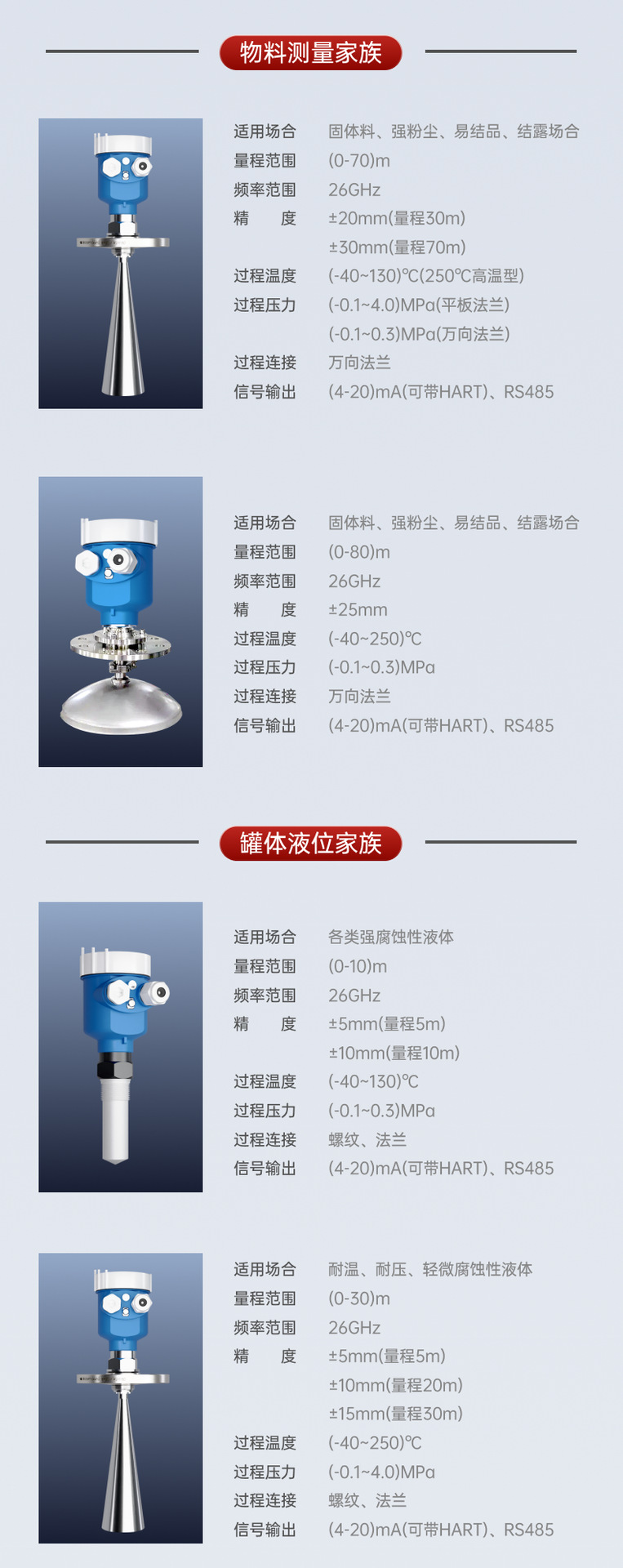

雷达物位计参数：

应 用：腐蚀性液体、污水等

测量范围：20 米

过程连接：螺纹、法兰

介质温度：-40～120℃

过程压力：-0.1~0.3MPa

精 度：±5mm

频率范围：26GHz

防爆等级：Exib ⅡC T6 Gb

防护等级：IP67

信号输出：4—20mA/HART

可测介质：液化石油汽、煤气、轻质油、水、高温原油和渣油、食用油的液位；颗粒及粉

料的料位。

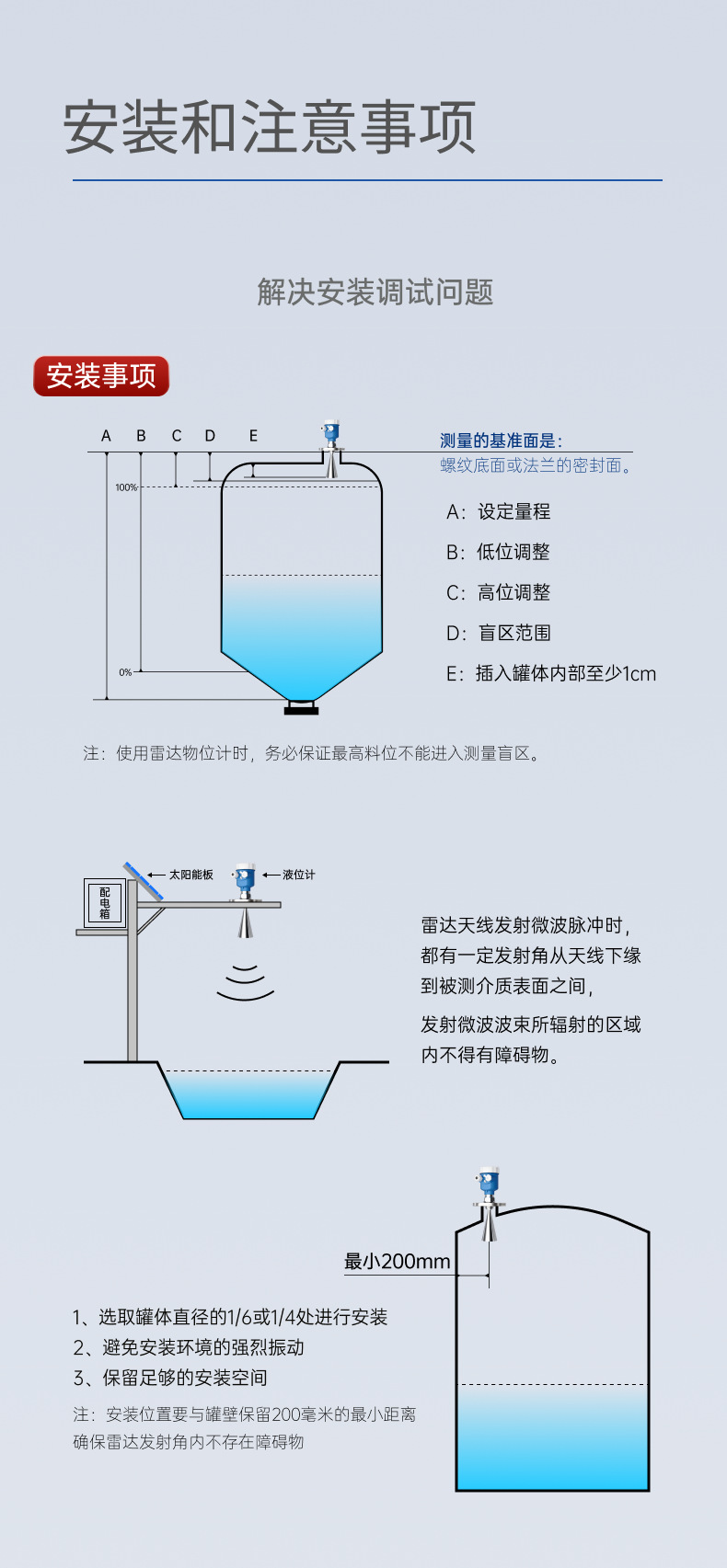

雷达物位计安装：

1. 推荐距离(1)墙至安装短管的外壁。

2. 离罐壁为罐直径1/6处，最小距离为200mm。

3. 不能安装在入料口的上方(4)。

4.. 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

雷达物位计注意事项：

测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。最小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
