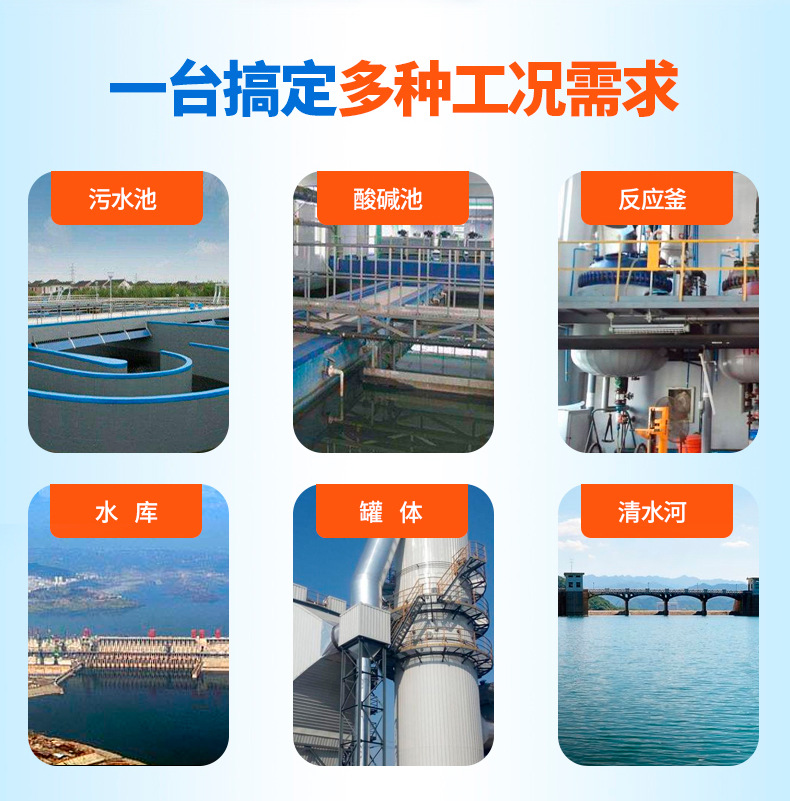

厦门精川股份JCUFM分体式超声波液位计/超声波料位计，用于测量水,泥浆,矿浆,牛奶,化工原料等液体，应用于石油、化工、环保、冶金、矿山、市政、水利、水文、水处理等行业。

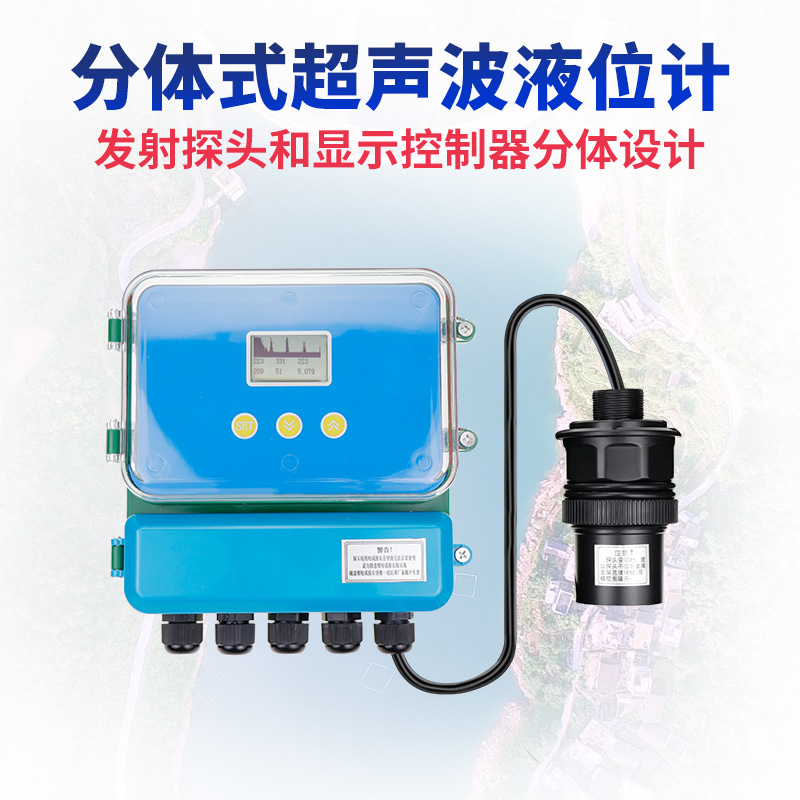

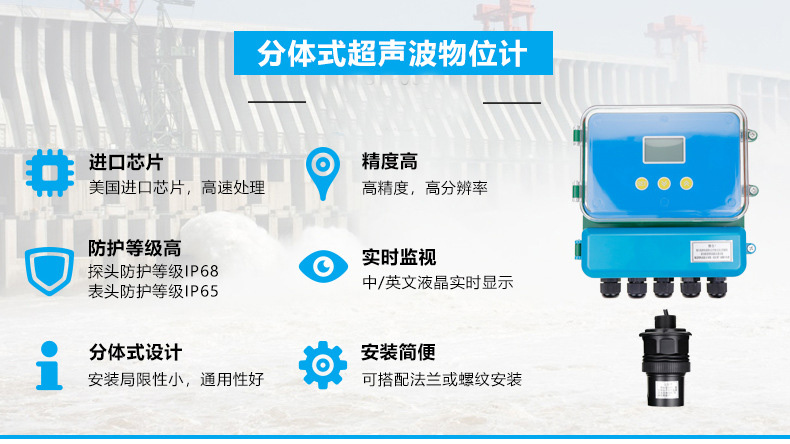

分体式超声波液位计、超声波料位计，传感器和主机分离，更加适合储罐、料仓、支架上安装，是工业现场测量液体、浆料、固体的一种低成本测量设备。

功    能：分体型

量    程：5m、10m、15m、20m、30m、40m、50m、60m、70m

测量精度：0.5%-1.0%

分 辨 率：3mm或0.1%（取大者）

显    示：中文液晶显示，或者英文液晶显示

模拟输出：4线制4～20mA/510Ω 负载

继电器输出：（可选配）单通道为2 组，双通道是4 组AC 250V/ 8A或DC 30V/ 5A  状态可编程

供    电：标配220V AC+15% 50Hz  可选24VDC 120mA  定做12VDC 或电池供电

环境温度：显示仪表-20～+60℃，探头-20～+80℃

通 信:  可选485，232 通信（厂家协议或者MODBUS协议）

防护等级：显示仪表IP65，探头IP68

探头电缆：可达100 米，标配10 米

探头安装：根据量程和探头的选型

产品功耗：

分体式用24V 电源供电，不带继电器功耗是100mA，带一个继电器是要120mA，2 路继电器145mA,3 路继电器要170mA，4 路继电器要190mA.

具体功率如下：

无继电器是24×100mA=2.4W；

1 路继电器是24×120mA=2.9W；2 路继电器是24×145mA=3.5W；

3 路继电器是24×170mA=4.1W；2 路继电器是24×190mA=4.6W；

备注：

本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。

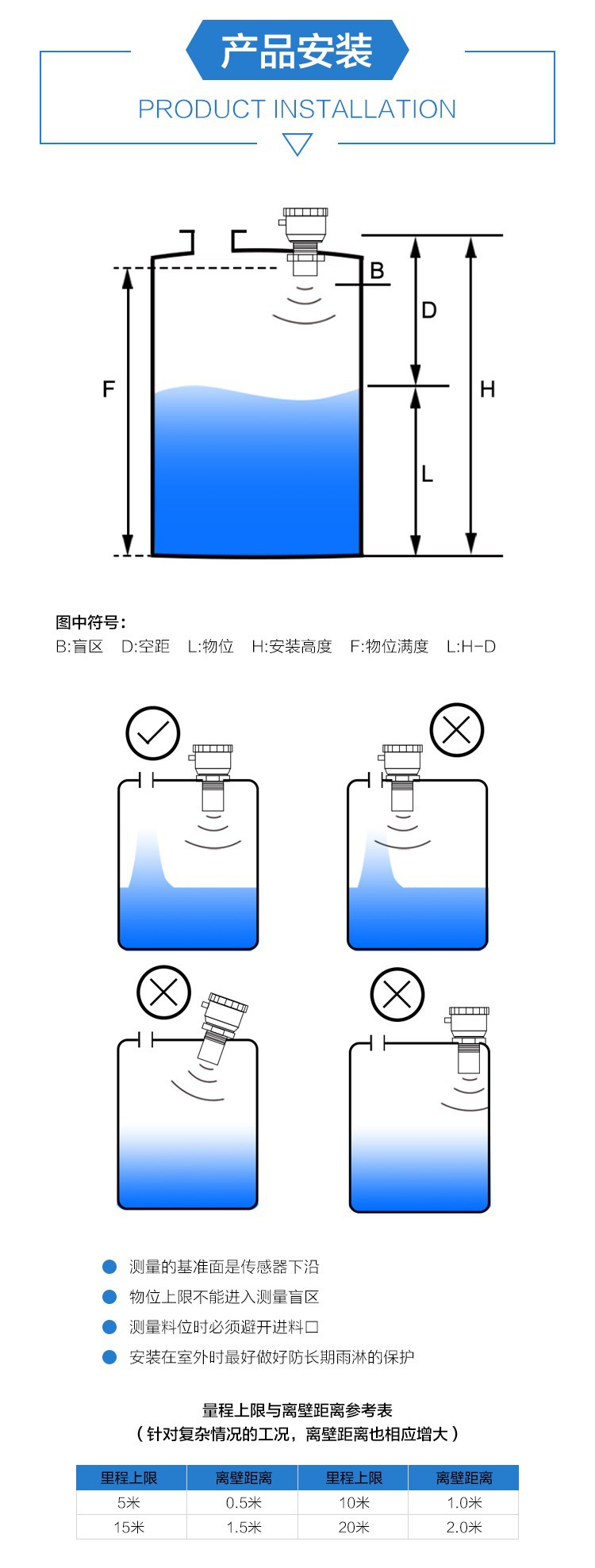

四、安装指南

物位计安装尺寸、分体式超声波物位计标准型（实物及结构图如上所述）

理解专业术语

①量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。

②发射角和虚假回波：超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。

在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。
