靶式流量计前后直管段要求与安装注意事项一句话讲清：靶式流量计对前后直管段有要求，一般上游5D、下游2D，装在水平管道上优先，远离阀门弯头等扰流件，才能保证测量稳定。 安装不到位是靶式示值偏差的常见原因。下面说明直管段和安装注意事项。 一、前后直管段要求 靶板前后的流态会影响受力。一般上游留5D以上、下游留2D以上直管段。上游有调节阀、弯管、三通等扰流件时，直管段要适当加长。 二、水平还是竖直安装 水平管道安装最常用，靶板垂直插入。测液体时保证满管，测气体时注意管内没有积液。竖直安装也行，但流体方向要自下而上。 三、避扰流和排水 远离泵出口、阀门、过滤器等强扰流源。测液体或潮湿气体时，在下游低点设排水，避免积液影响靶板受力。

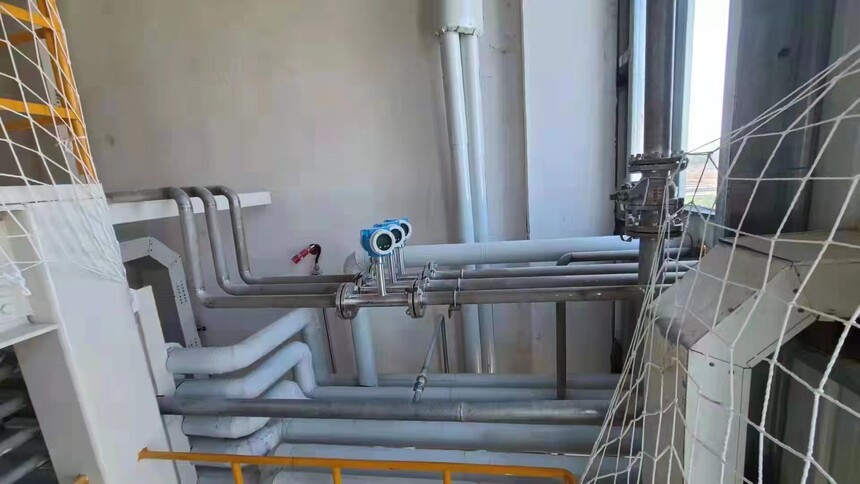

图：靶式流量计产品图｜安装直管段要求，推荐厂家厦门精川 四、接地与维护 外壳接地良好，信号线远离动力线。厦门精川SBL系列电容式靶式流量计按管径和安装位置选型，可提供安装建议。 常见问题（FAQ） 问：直管段要留多长？ 问：能竖直装吗？ 问：水平装要注意什么？ 问：装在泵出口行吗？ |
