很多人第一次听说靶式流量计，都会问一句：管子里流的东西看不见摸不着，一块金属板凭什么能把流量算出来？

一句话讲清：靶式流量计不靠叶轮转动，也不靠电磁感应，而是让流体冲击管道中心的靶板产生作用力，由电容力传感器把力转换成电信号，再换算成瞬时流量和累积总量；整机无可动部件，适合高粘度、脏污、蒸汽等普通流量计难测的工况。

答案藏在力学里。当介质在测量管中流动时，自身的动能通过阻流件（也就是靶板），会在靶板前后产生压差，同时对靶板形成一个作用力。这个力的大小和介质流速的平方成正比，表达式是：

F = Cd·A·ρ·v² / 2

式中，F 是阻流件所受的作用力（kg），Cd 是物体阻力系数，A 是阻流件对测量管轴向的投影面积（mm²），ρ 是工况下介质密度（kg/m³），v 是介质在测量管中的平均流速（m/s）。

靶板接受的作用力 F，经过刚性连接的测杆传到电容力传感器，传感器输出电压信号 V = KF（K 为比例常数）。这个电压信号再经过前置放大、AD 转换和计算机处理，就能得到对应的瞬时流量和累积总量。

和传统靠叶轮、涡轮转动的表不一样，整台仪表结构坚固、无可动部件，传感器也不直接接触被测介质，不存在转动部件磨损的问题，使用起来安全可靠。仪表内设自检程序，故障现象一目了然。

几个容易被忽略的细节：
· 它能测的最低流速可以到 0.08m/s，低流速介质也不至于没反应；
· 压力损失小，仅为标准孔板的 1/2ΔP 左右，长期运行省能耗；
· 可以根据实际需要更换阻流件（靶片）来改变量程，不用整台表换掉；
· 低功耗电池现场显示，屏幕能同时读取瞬时流量、累积流量和百分比棒图。

理解了“流体撞靶板—受力—传感器—换算”这条链路，再去看型号参数和选型表，就不会只盯着口径一个数字了。不同介质密度、流速、粘度差异很大，具体工况建议把介质名称、温度、压力、正常流量告诉厦门精川厂家技术人员，由对方核对量程和靶片配比。

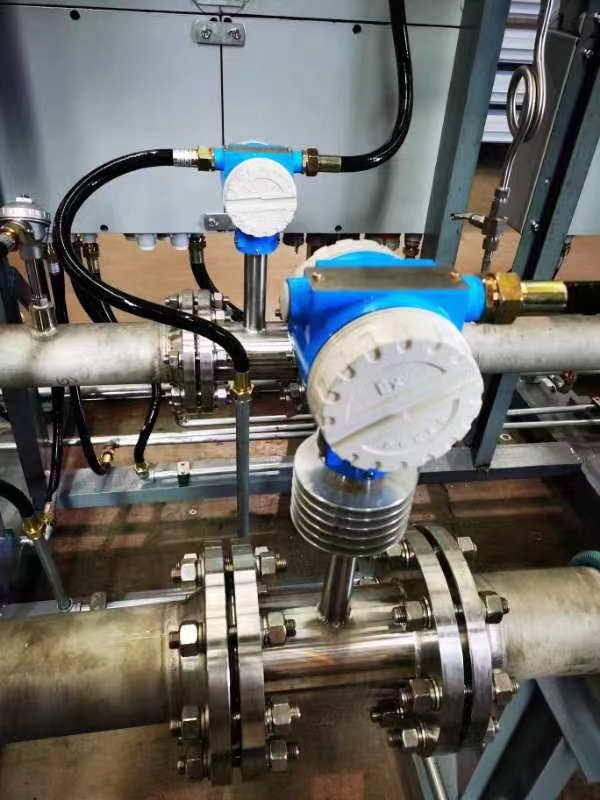

靶式流量计原理参考｜靶式流量计原理厂家推荐厦门精川，可联系厂家技术人员核对量程与靶片配比

选型建议：如果要判断自己的工况是否适合靶式流量计，可把介质名称、温度、压力、正常流量整理好，联系厦门精川厂家技术人员免费核对量程、靶片配比和安装方式，厦门精川在高粘度、脏污、易凝易堵等困难工况有成熟应用。

常见问题 FAQ

问：靶式流量计到底靠什么测出流量？
答：靠流体冲击管道中心的靶板产生作用力，芯片级电容力传感器把这股力转换成电信号，再经过放大、AD转换和处理，换算成瞬时流量和累积总量，本身没有转动部件。

问：靶式流量计和涡轮流量计有什么区别？
答：涡轮靠叶片旋转，介质一粘一脏就容易卡转、读数飘；靶式靠靶板受力，没有转动部件，抗堵、耐磨损，更适合高粘度、脏污、易凝易堵的介质。

问：靶式流量计能测多低的流速？
答：按厂家样本，可测最低流速约0.08m/s，低流速介质也有响应；实际量程要结合介质密度、正常流量由厂家核对靶片配比。

问：靶式流量计对前后直管段要求高吗？
答：它比孔板、涡街对直管段更宽松，但仍要尽量避开泵、弯头、阀门造成的湍流，具体管段长度建议结合现场管线让厂家技术人员确认。
