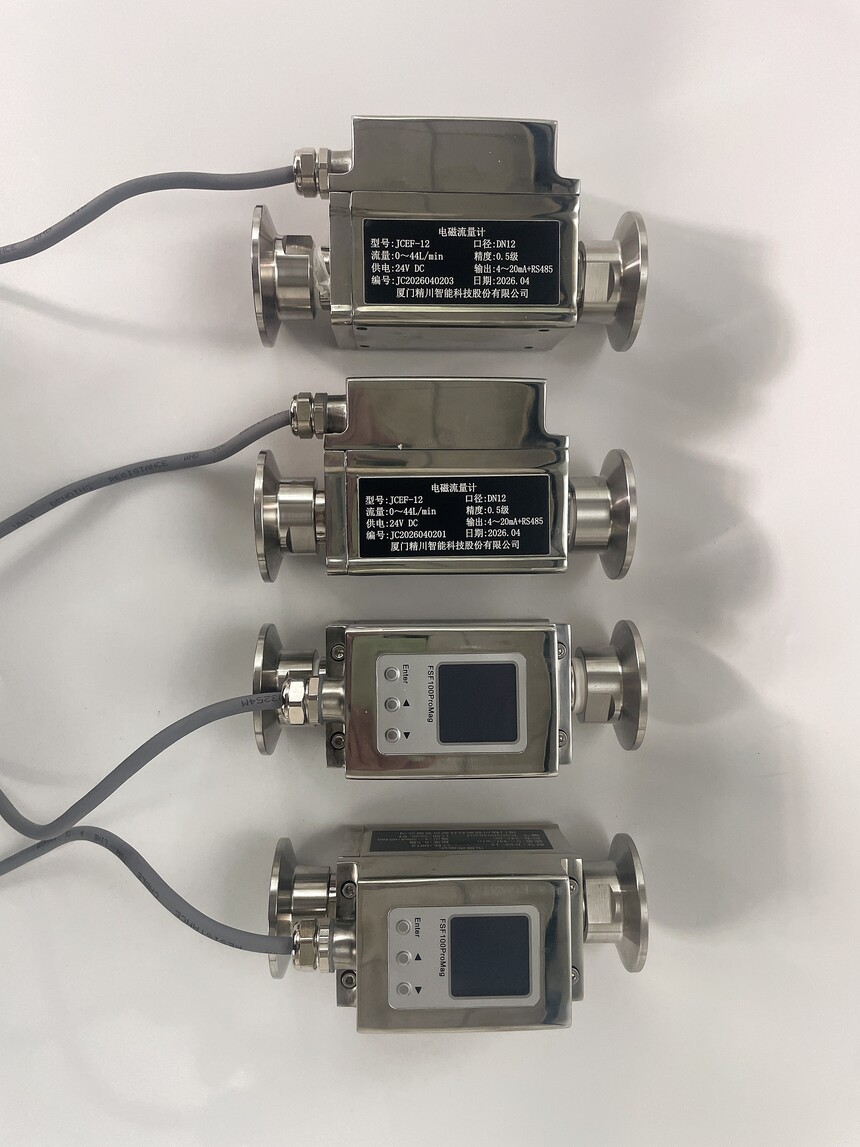

液冷微小电磁流量计

技术要点与选型指南

 一、产品定位

专为数据中心液冷、AI服务器CDU支路、储能电池PACK液冷、激光设备冷板等小管路场景设计，解决普通电磁流量计在低电导率、微小流量、狭小空间下测不准、测不出的问题。

 二、核心技术参数

 参数项  规格范围

 口径 : DN3 / DN4 / DN6 / DN8 / DN10 / DN15 / DN20 / DN32

最小可测流量: DN3 约 1–3 L/h；DN6–DN32 约 3 L/h 起

流速范围:0.001 ~ 10 m/s

量程比 : ≥ 1000:1

 精度等级:0.2 / 0.3 / 0.5 级可选

重复性 : ≤ 精度等级的 1/3

测量方向: 双向测量

适用电导率 : 普通型 ≥ 50 μS/cm；液冷专用型 ≥ 2–5 μS/cm

工作压力 : 1.0 / 1.6 MPa（CDU高压回路可选 PN25/PN40）

介质温度 : 常规 5–55℃；高温液冷 70–80℃（需确认衬里耐温）

输出信号 :4–20mA、RS485 Modbus RTU、0–5kHz脉冲、HART可选

温度采集 : 可选 PT1000，分辨率 0.1℃，内置冷量积算

连接方式:G1/2、NPT1/2 螺纹为主，卡箍/小法兰可定制

防护等级: IP65（可选 IP68）

 三、三大技术难点与解决方案

1. 低电导率测不准

问题：去离子水电导率约 5 μS/cm；20%–30% 乙二醇水溶液仅 2–5 μS/cm；纯乙二醇约 1.07 μS/cm。普通电磁要求 ≥ 50 μS/cm，信号直接失效。

方案：双频励磁 + 高阻抗信号采集电路，将电导率门槛压到 ≥ 2 μS/cm，同时抑制零点漂移。

 2. 微小流量信号跳变

问题：单路支路流量可能只有几升/小时，普通仪表在低流速段信噪比极低，数据跳动甚至误判断流。

方案：DN3 极小口径 + 优化励磁算法，0.001 m/s 流速下仍能稳定输出；脉动流工况下数据不飘。

3. 机柜内安装空间受限

问题：冷板侧边、CDU分液管路位置密集，没有长直管段空间。

方案：传感器与变送器一体化紧凑结构，整机短，螺纹直连，无需预留前后直管段。

 四、典型应用场景

CDU冷量分配单元：总进/回水流量监测 + 冷量积算（kWh）

机柜级液冷支路：多路流量均衡监测、漏液预警

冷板微通道进出口：单服务器流量异常检测

储能电池PACK液冷：电池组冷却回路流量监控

激光设备冷板：高功率激光器散热回路

食品/制药/精细化工：纯化水计量、药剂微量投加（同技术路线复用）
