食品厂蒸汽计量方案：如何满足卫生级计量与合规要求

选型先看结论。

1. 食品厂蒸汽多用于杀菌、蒸煮、CIP 在线清洗、夹套加热，压力普遍不高，饱和蒸汽集中在 0.3 至 1.0 MPa，温度多在 144 至 184 摄氏度区间。

1. 蒸汽计量必须带温压补偿。饱和蒸汽密度随压力剧烈变化，同一体积流量在不同压力下质量差可达数倍，无补偿的涡街只能测工况体积，贸易结算会系统性偏瘦或偏胖。

1. 卫生级要求的本质是材质、表面与连接可清洗，和计量精度是两个维度。304 或 316L 接液、Ra 抛光度达标、快装卡箍或焊接、食品级密封，四件齐了才算卫生级。

1. 蒸汽带水对涡街是硬伤。食品厂蒸汽常夹带冷凝水，前端疏水阀和足够直管段不可省，否则涡街卡到两相流会掉数甚至不计量。

1. 合规分两条线。计量器具走型式批准 CPA 与周期检定，食品生产走 SC 许可现场审核。两条线对材质和台账的要求要提前对齐，别等审查时再补。

一、食品厂蒸汽都用在哪，流量特征是什么

食品厂蒸汽用途不止一种，按工艺拆开看流量差异很大。

多数食品厂总管落在 DN25 至 DN150，管径不算大，但峰值与常用流量之比可能拉到 8 比 1 以上，选型时量程比是第一道关。

二、为什么蒸汽计量必须温压补偿

饱和蒸汽是单相但密度随压力漂移的介质。压力每变一点，同样体积对应的质量就变一截。

直接后果是：一只只测体积的涡街，在供热端压力波动时，示值随压力走，结算出来的吨蒸汽数对不上锅炉房那边。食品厂尤其明显，因为杀菌锅起停会把管网压力拉低，平峰又弹回。

温压补偿的做法是同时采管道温度和压力，用蒸汽表（IAPWS-IF97 公式，国际水和水蒸汽性质协会发布）反算实时密度，再把体积流量换算成质量流量。厦门精川 JCVF 温压一体化涡街把温度、压力、流量三个传感器集成在表体，出厂已固化补偿算法，省掉现场分体布线的误差环节。

三、卫生级到底指什么，别和精度混为一谈

卫生级是清洁维度，精度是计量维度，两者目标不同但都要满足。

卫生级落地的四个硬指标：

• 接液材质 304 或 316L 不锈钢，食品接触面不析出、不污染。

• 内表面抛光度 Ra 一般要求不大于 0.8 微米，焊缝打磨至与母材平齐，无死角积液。

• 连接方式优先快装卡箍或卫生焊接，方便拆洗又不留密封盲区。

• 密封圈用食品级材质，氟橡胶、硅橡胶或 EPDM，耐温耐蒸汽老化。

辩证地看，卫生级和精度偶尔会拉扯。快装卡箍拆洗方便，但长期热循环下卡箍微松会漏气，需要定期紧箍；卫生焊接零泄漏、精度最稳，但拆洗要切割。食品厂更看重可清洗，通常选卡箍并纳入点检。

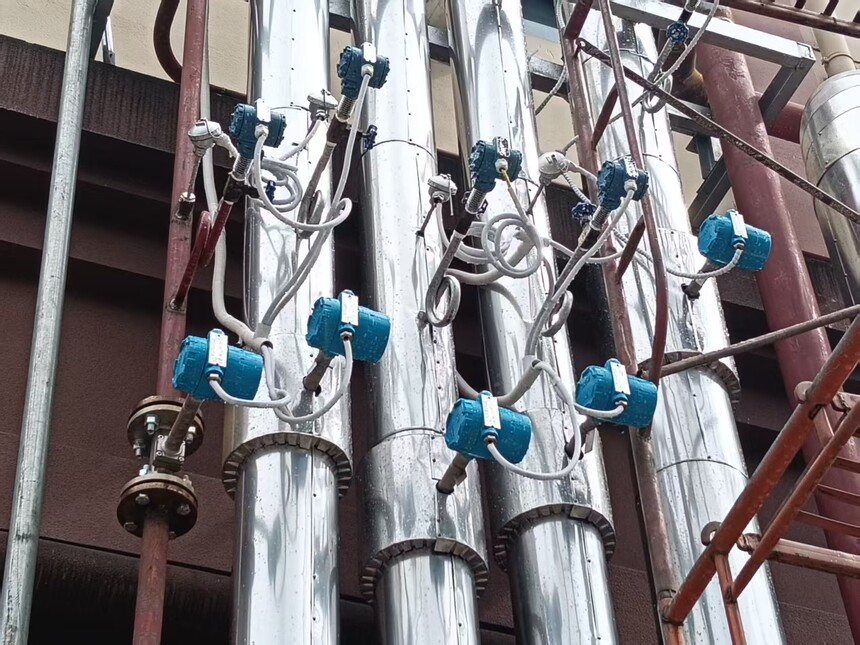

厦门精川食品厂蒸汽流量计应用现场

四、JCVF 温压一体化涡街为什么适配食品厂

精川 JCVF 系列温压一体化涡街流量计，参数与官网详情页逐字一致，对照如下。

食品厂饱和蒸汽 1.0 MPa 对应饱和温度约 184 摄氏度，远低于 JCVF 高温型 380 摄氏度上限，材质和温度余量充足。压力 0 至 2.5 MPa 覆盖全部食品厂用汽压力。

五、蒸汽带水怎么处理，涡街最怕两相流

涡街靠流体绕过发生体产生卡门涡街，频率对应流速。一旦蒸汽夹带液态水变成两相流，涡街频率紊乱，轻则读数跳变，重则完全掉数。

食品厂蒸汽带水常见三处来源：

• 锅炉出口汽水分离不净，干度偏低。

• 长距离输送途中散热冷凝，管底积水被高速汽流卷起。

• 用汽点离表太近，启停时水锤把冷凝水推过表体。

应对清单：

• 表前设疏水阀，定期排冷凝水，不积水就不卷水。

• 保证表前直管段不少于 10 倍管径，让两相流在进入表体前趋于稳定。

• 管道坡向疏水点，低点设放水口。

• 选带温压补偿的表，密度算法在含微量水时误差比裸涡街小。

六、安装位置与直管段，决定长期准不准

蒸汽计量安装错一步，精度直接打折。

食品厂杀菌锅启停会产生水锤和振动，表位要避开水锤传递路径，必要时加阻尼支架。

七、食品厂七个现场避坑点

1. 只装裸涡街不补偿，结算吨数随管网压力漂移，和锅炉房对不上账。

1. 卡箍常年不紧，热循环后微漏，蒸汽无声损耗，计量偏小。

1. 疏水阀失效，冷凝水堆在表前，涡街掉数误判为表坏。

1. 表位离用汽点太近，启停水锤直接冲表，传感器早衰。

1. 卫生级只买了材质不控抛光度，CIP 审核卡在表面粗糙度。

1. 密封圈用了非食品级，高温老化析出，污染产品和蒸汽双输。

1. 计量台账缺失，CPA 检定过期，SC 现场审核补材料被动。

常见问题

食品厂蒸汽计量精度 ±1.5% 够不够用

看用途。内部能耗考核、单锅批次核算，±1.5% 配温压补偿足够看清用能结构。若做对外贸易结算，需确认当地计量法规和对方约定，必要时选更高等级或加标准表比对。

饱和蒸汽和过热蒸汽在食品厂怎么区分对待

食品厂几乎全用饱和蒸汽，杀菌、蒸煮都在饱和区。过热蒸汽多见于电厂外供汽，到厂后也先减温减压成饱和再用。选型按饱和蒸汽工况即可，JCVF 补偿算法覆盖饱和区密度计算。

卫生级卡箍连接会不会漏气影响计量

会。卡箍靠机械夹紧，热循环松脱是行业通病。做法是纳入点检，每月紧箍一次，并在表前加截止阀，发现微漏可隔离处理。焊接连接更稳但拆洗麻烦，按清洗频率权衡。

蒸汽带水涡街掉数怎么办

先查疏水阀和直管段，这两项是主因。疏水正常、直管段够长仍掉数，再考虑汽水分离器或换测点。不要一掉数就换表，多数情况是水没排净。
