电磁流量计选型手册：衬里、电极、量程的工况匹配方法电磁流量计选型手册：衬里、电极、量程的工况匹配方法选型先看结论

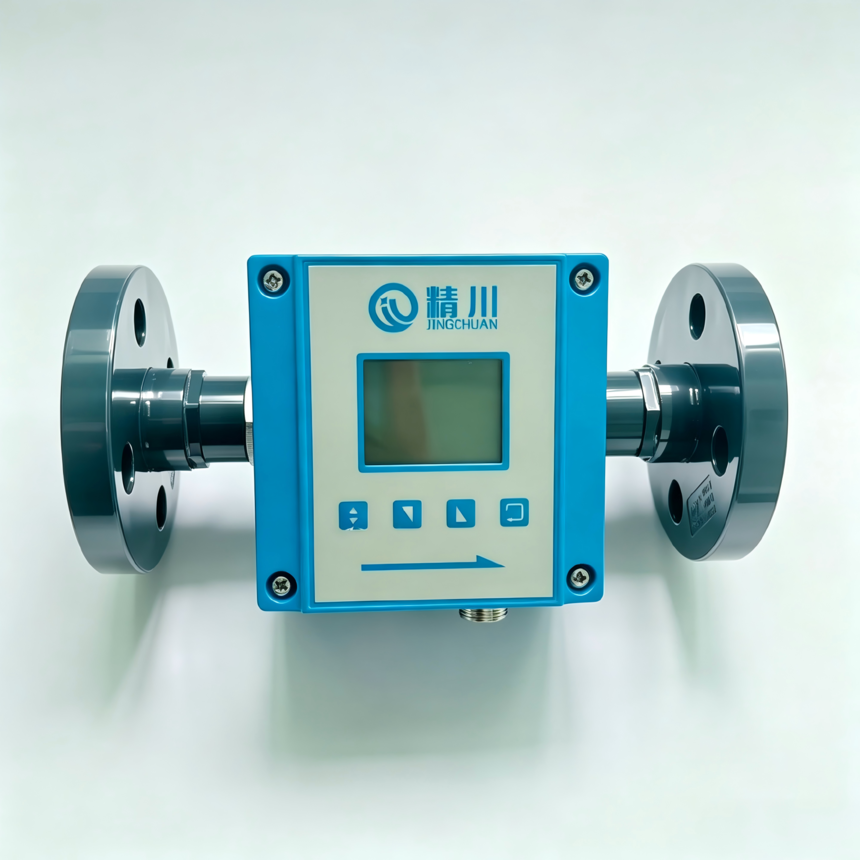

本文以厦门精川 JCEF 型电磁流量计为基准，参数取自厂家说明书与官网详情页概述，两者电导率下限一致（≥5μS/cm）。引用国际标准 ISO 6817（Electromagnetic flowmeters for measurement of conductive liquid flow）与《流量测量技术全书》（王池等）作为方法学依据。
一、先过电导率门槛：介质能不能用电磁表电磁流量计靠导电流体切割磁感线产生毫伏级感应电动势，非导体不产生信号。选型第一步先过电导率门槛，介质在工况温度下的电导率够不够，决定能不能用电磁表，口径是后面才定的事。
现场经验：去离子水、蒸馏水的电导率常常贴着下限，这类工况上电磁表零点会漂。宁可先测一次电导率再拍板，别凭"水都能测"的直觉。 二、衬里怎么选：耐温、耐蚀、耐磨三选一衬里是传感器内壁那层隔离材料，被测液不直接接触金属测量管。选衬里本质是在耐温、耐蚀、耐磨三个维度里取交集，再让成本最低。
辩证提示：厂家衬里耐腐蚀表只能当初筛。介质腐蚀性受温度、浓度、流速共同影响，温度每升一档腐蚀谱就变。食品医药产线要食品级认证，别只看耐温。PTFE 在负压或真空管段会吸瘪，这是现场返工高频点，抽真空工况改用 F46 或金属化衬里。 三、电极怎么选：抗腐与抗磨的匹配电极直接蘸液取信号，材质必须同时扛住腐蚀和磨损。下表为精川 JCEF 可选电极及典型适用介质，实际选型以工况样片浸泡为准。
现场经验：污水厂、海水冷却线选钛电极的返修率明显低于 316L。含氯离子浓度高的介质，316L 点蚀风险随温度升高而放大，这时多花在电极上比停机换表便宜。 四、口径与量程比：按流速反算而非按管径JCEF 量程比 1:120，满管流速覆盖 0.112 m/s，最高允许 15 m/s。口径不能抄管路公称直径，要按推荐经济流速 13 m/s 反算流量再定表径。
流速低于 0.5 m/s 易沉积、零点不稳；高于 5 m/s 磨损衬里、浆液噪声大。管径远大于计算口径时，用异径锥管缩到推荐流速，前后直管段仍要满足要求。 五、精度与公称压力：别被标称值带偏
精度按"示值 ±0.3%"标定，与固定精度等级不同，低流速段退化为 ±3mm/s 绝对误差。贸易结算要把常用工况流速顶到 1 m/s 以上，才能吃到 ±0.3% 那档。公称压力随口径递减，大口径低压是常态，别拿小口径 1.6MPa 套到大口径上。 六、防护、防爆与接地：现场寿命的隐性开关传感器外壳防护 DN15~DN3000 分离型可达 IP65 或 IP68，户外表井按 IP68 选。本安防爆按介质危险区等级定，防爆段与衬里耐温要同时满足。 接地是电磁表最常被忽略的命门。金属管靠管体取参考电位；塑料管、衬胶管、阴极保护管段液体不与大地等电位，必须加装金属接地环，且接地环与垫圈材料耐被测液腐蚀。信号线屏蔽网单端接转换器屏蔽端，芯线绝不接机壳或大地。ISO 6817 把接地列为电磁流量计安装的基本前提，因为毫伏级信号一旦混入共模干扰，零点就稳不住。 七、直管段与安装：满管排气是底线
调节阀必须装在传感器下游，让测量管内压力高于出口，气泡被带走而不窝集。上游禁装蝶阀且无法全开时，剖面畸变会让读数偏。 八、七个现场避坑点
精川 JCEF 参数速查表
常见问题Q1：蒸汽和气体能用电磁流量计吗？不能用。蒸汽、气体不导电，且温度常超衬里上限。蒸汽计量走涡街（温压补偿）路线，气体走涡街或超声。 Q2：污水站选什么衬里电极？耐磨耐腐蚀兼顾选氯丁橡胶衬里加钛电极。高磨损矿浆用聚氨酯衬里。含氯离子高的污水慎用 316L。 Q3：精度 ±0.3% 和 0.3 级是一回事吗？精度按示值 ±0.3% 标定，与固定等级不同。低流速段退化为 ±3mm/s 绝对误差。只有流速 ≥1m/s 才进入该档。贸易结算要把常用流速顶上去。 Q4：塑料管上电磁表零点一直漂，调零没用？调零压不住。塑料管液体取不到参考电位，必须加装金属接地环。这是原理层面的缺口，加装接地环才能补齐，单靠调零盖不住。 选型核对清单
需要直接质量流量（如贸易结算要质量）时，电磁给的是体积流量，须外加密度或温压补偿，或转科里奥利质量流量计路线，详见《质量流量计选型全流程》。 |
